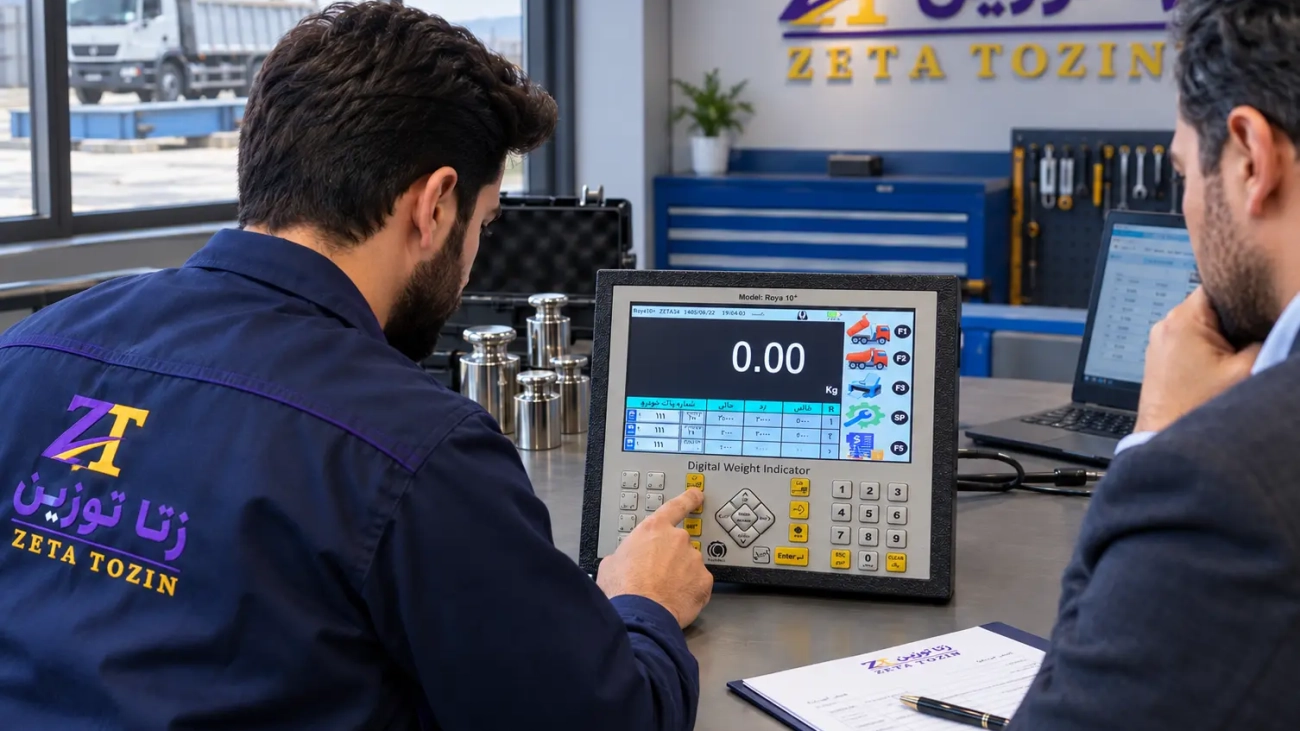

کالیبراسیون نمایشگر باسکول یکی از مراحل مهم برای راه‌اندازی و کنترل عملکرد یک سیستم توزین است. نمایشگر وزن، سیگنال الکتریکی دریافت‌شده از لودسل را به مقدار وزن تبدیل می‌کند؛ بنابراین اگر تنظیمات مربوط به صفر، دامنه اندازه‌گیری یا ضریب کالیبراسیون صحیح نباشد، وزن نمایش‌داده‌شده نیز می‌تواند با مقدار واقعی اختلاف داشته باشد.
در آموزش کالیبراسیون نمایشگر باسکول باید بین یک موضوع مهم تفاوت قائل شد: کالیبراسیون نمایشگر به‌تنهایی همیشه مشکل توزین را برطرف نمی‌کند. لودسل، سیم‌کشی، جانکشن باکس، ساختار مکانیکی باسکول و شرایط نصب نیز بر نتیجه نهایی اثر دارند.
در ادامه، مراحل اصلی کالیبراسیون، تنظیم صفر، پارامترهای مهم و خطاهای رایج را بررسی می‌کنیم تا مشخص شود چه زمانی می‌توان مشکل را از طریق تنظیمات نمایشگر برطرف کرد و چه زمانی باید کل سیستم توزین بررسی شود.
کالیبراسیون نمایشگر باسکول چیست؟
نمایشگر باسکول سیگنال خروجی لودسل را دریافت و آن را به مقدار قابل‌نمایش وزن تبدیل می‌کند. از آنجا که خروجی لودسل معمولاً یک سیگنال الکتریکی بسیار کوچک است، نمایشگر باید بر اساس مشخصات سیستم توزین تنظیم شود.
به زبان ساده، در کالیبراسیون نمایشگر باسکول مشخص می‌شود که یک سیگنال مشخص از مجموعه لودسل‌ها معادل چه مقدار وزن باشد.
در این فرآیند معمولاً دو بخش اهمیت بیشتری دارند:
- صفر سیستم: مشخص می‌کند باسکول در حالت بدون بار چه مقدار وزنی را نشان دهد.
- دامنه یا Span: رابطه بین سیگنال ورودی و وزن واقعی را برای محدوده کاری سیستم تنظیم می‌کند.
بنابراین، کالیبراسیون صرفاً به معنای صفر کردن نمایشگر نیست. تنظیم صفر یکی از مراحل فرآیند است و کالیبراسیون کامل معمولاً به تنظیم رابطه بین سیگنال ورودی و وزن مرجع نیز نیاز دارد.
تفاوت تنظیم صفر و کالیبراسیون نمایشگر باسکول
این دو اصطلاح گاهی به جای یکدیگر استفاده می‌شوند، اما از نظر فنی یکسان نیستند.
تنظیم صفر نمایشگر باسکول برای زمانی است که باسکول در حالت خالی، وزن صفر را به‌درستی نمایش نمی‌دهد. برای مثال، ممکن است نمایشگر در حالت بدون بار مقدار اندکی مثبت یا منفی نشان دهد.
اما در کالیبراسیون، علاوه بر صفر، باید پاسخ سیستم در برابر یک وزن معلوم نیز بررسی و تنظیم شود. بنابراین ممکن است نمایشگر در حالت خالی کاملاً صفر باشد، اما هنگام قرار گرفتن بار، وزن را کمتر یا بیشتر از مقدار واقعی نشان دهد. در چنین شرایطی تنها تنظیم صفر کافی نیست.
پیش از کالیبراسیون چه مواردی را بررسی کنیم؟
قبل از ورود به منوی کالیبراسیون، بهتر است ابتدا مطمئن شوید مشکل واقعاً از تنظیمات نمایشگر است. تغییر پارامترهای کالیبراسیون در شرایطی که ایراد از بخش دیگری از سیستم باشد، ممکن است نتیجه را بدتر کند.
موارد زیر را بررسی کنید:
وضعیت مکانیکی باسکول
سطح توزین باید آزادانه و بدون گیرکردن حرکت کند. وجود اصطکاک، برخورد سازه با بخش‌های اطراف یا جمع شدن مواد و آلودگی در قسمت‌های مکانیکی می‌تواند باعث خطای وزن شود.
لودسل‌ها و نصب آنها
لودسل، عنصر اصلی اندازه‌گیری نیرو در بسیاری از سیستم‌های توزین است. نصب نادرست، بارگذاری نامتقارن، آسیب مکانیکی یا مشکل در اتصالات لودسل می‌تواند باعث شود کالیبراسیون نمایشگر نتیجه مطلوبی نداشته باشد.
سیم‌کشی و اتصالات
اتصال نادرست سیم‌های تغذیه و سیگنال، شل بودن ترمینال‌ها یا وجود مشکل در کابل می‌تواند بر سیگنال ورودی نمایشگر اثر بگذارد. به همین دلیل، قبل از تغییر پارامترهای نرم‌افزاری یا کالیبراسیون، مسیر سیگنال باید بررسی شود.
جانکشن باکس
در باسکول‌هایی که چند لودسل دارند، جانکشن باکس نقش مهمی در جمع‌آوری و توزیع سیگنال لودسل‌ها دارد. خرابی یا تنظیم نامناسب این بخش می‌تواند باعث اختلاف وزن یا ناپایداری نمایش شود.
برای آشنایی با مدل‌های این گروه، می‌توانید صفحه نمایشگر باسکول را نیز بررسی کنید.
مراحل کلی کالیبراسیون نمایشگر باسکول
منوی تنظیمات و نام پارامترها در نمایشگرهای مختلف یکسان نیست؛ بنابراین این مراحل یک چارچوب عمومی هستند و برای ورود به منوها و تعیین مقادیر دقیق باید دستورالعمل همان مدل بررسی شود.
۱. آماده‌سازی باسکول
ابتدا سیستم را در شرایط کاری مناسب قرار دهید. باسکول باید بدون بار باشد و تمام اجزای مکانیکی، لودسل‌ها، کابل‌ها و اتصالات بررسی شده باشند.
در این مرحله بهتر است نمایشگر نیز پس از پایدار شدن سیستم مورد استفاده قرار گیرد؛ زیرا تغییرات اولیه پس از روشن شدن یا ناپایداری سیگنال می‌تواند بر تنظیم صفر اثر بگذارد.
۲. بررسی و تنظیم صفر
در حالت خالی، مقدار نمایشگر بررسی می‌شود. اگر مقدار صفر پایدار نباشد، ابتدا باید علت ناپایداری مشخص شود.
پس از اطمینان از سلامت سیستم، می‌توان از قابلیت تنظیم صفر نمایشگر باسکول استفاده کرد.
نکته مهم این است که صفر کردن یک نمایشگر معیوب یا سیستمی که مشکل مکانیکی دارد، راه‌حل واقعی نیست. اگر مقدار نمایشگر دائماً تغییر می‌کند، بهتر است پیش از ذخیره تنظیمات، علت تغییر بررسی شود.
۳. تعیین مشخصات سیستم توزین
بسته به نوع نمایشگر، ممکن است پارامترهایی مانند ظرفیت، تقسیم‌بندی یا گام نمایش، تعداد اعشار، مشخصات ورودی و پارامترهای مرتبط با لودسل در تنظیمات وجود داشته باشد.
مقدار این پارامترها باید با مشخصات واقعی سیستم مطابقت داشته باشد. تغییر آنها بدون اطلاع از عملکردشان می‌تواند باعث ایجاد خطای جدید شود.
۴. اعمال وزن مرجع
برای بررسی رابطه بین سیگنال و وزن، از یک وزن مرجع معلوم استفاده می‌شود. نمایشگر باید بتواند وزن اعمال‌شده را به‌درستی تشخیص دهد و بر اساس آن تنظیم شود.
مقدار وزن مرجع باید مشخص و قابل اعتماد باشد. همچنین نحوه قرارگیری بار اهمیت دارد؛ زیرا توزیع نامناسب بار ممکن است باعث شود نتیجه آزمون فقط یک بخش از رفتار باسکول را نشان دهد.
۵. تنظیم Span یا دامنه اندازه‌گیری
در این مرحله، نمایشگر بر اساس وزن مرجع تنظیم می‌شود تا مقدار نمایش‌داده‌شده با بار واقعی مطابقت پیدا کند.
در برخی نمایشگرها این کار از طریق یک فرآیند کالیبراسیون مرحله‌به‌مرحله انجام می‌شود و در برخی مدل‌ها پارامترهای مربوط به کالیبراسیون یا ضریب تبدیل در منوی تنظیمات قرار دارند.
به همین دلیل، کالیبراسیون نمایشگر باسکول باید مطابق روش تعریف‌شده برای همان مدل انجام شود و نمی‌توان یک عدد یا روش واحد را برای همه نمایشگرها در نظر گرفت.
۶. بررسی وزن در چند نقطه کاری
پس از کالیبراسیون اولیه، بهتر است سیستم فقط در یک نقطه آزمایش نشود. بررسی وزن در چند مقدار مختلف کمک می‌کند مشخص شود نمایشگر در محدوده کاری موردنظر رفتار مناسبی دارد.
برای مثال، اگر وزن در نقطه مرجع صحیح باشد اما در وزن‌های دیگر اختلاف قابل‌توجهی دیده شود، ممکن است مسئله فقط به تنظیم صفر مربوط نباشد و نیاز به بررسی لودسل، ساختار مکانیکی یا پارامترهای سیستم وجود داشته باشد.
پارامترهای مهم در تنظیم نمایشگر وزن
همه نمایشگرها منوی یکسانی ندارند، اما بسته به مدل ممکن است با برخی از پارامترهای زیر مواجه شوید:
| پارامتر | کاربرد |
|---|---|
| صفر | تعیین نقطه صفر سیستم در حالت بدون بار |
| Span | تنظیم رابطه بین سیگنال ورودی و وزن |
| ظرفیت | تعیین محدوده وزن قابل استفاده در سیستم |
| تقسیم‌بندی یا Step | تعیین مقدار تغییرات نمایش وزن |
| تعداد اعشار | مشخص کردن نحوه نمایش رقم‌های اعشاری |
| فیلتر دیجیتال | کمک به کنترل نوسانات و تغییرات سریع سیگنال |
| تنظیمات لودسل | پارامترهای مربوط به ورودی و سیگنال اندازه‌گیری |
| واحد وزن | تعیین واحد مورد استفاده برای نمایش |
این پارامترها باید بر اساس طراحی نمایشگر و سیستم توزین تنظیم شوند. از تغییر مقادیر بدون اطلاع از عملکرد هر پارامتر خودداری کنید.
نقش لودسل در کالیبراسیون
یکی از اشتباهات رایج این است که هر اختلاف وزن به نمایشگر نسبت داده شود. در حالی که نمایشگر تنها یکی از اجزای زنجیره اندازه‌گیری است.
لودسل، کابل، جانکشن باکس و بخش مکانیکی باسکول همگی می‌توانند بر مقدار نهایی اثر بگذارند.
برای نمونه، اگر یکی از لودسل‌ها دچار مشکل شده باشد، ممکن است با تغییر تنظیمات نمایشگر برای مدتی مقدار وزن به ظاهر اصلاح شود، اما در بارهای دیگر دوباره خطا ایجاد شود. در چنین شرایطی، کالیبراسیون مشکل اصلی را برطرف نمی‌کند.
به همین دلیل، کالیبراسیون نمایشگر باسکول باید به عنوان بخشی از فرآیند بررسی کل سیستم توزین دیده شود.
چرا وزن پس از کالیبراسیون هنوز اشتباه است؟
چند علت می‌تواند وجود داشته باشد:
اشکال در صفر:
نمایشگر در حالت خالی به نقطه صفر صحیح نرسیده یا صفر سیستم پایدار نیست.
خطای لودسل:
لودسل آسیب دیده، بیش‌ازحد بارگذاری شده یا شرایط نصب آن مناسب نیست.
مشکل سیم‌کشی:
کابل یا ترمینال‌ها دچار قطعی، اتصال ناقص یا مشکل در انتقال سیگنال هستند.
مشکل مکانیکی:
سازه، پلتفرم یا اجزای اطراف مانع حرکت صحیح سیستم شده‌اند.
تنظیم نادرست پارامترهای نمایشگر:
پارامترهای سیستم با مشخصات واقعی لودسل یا ساختار توزین مطابقت ندارند.
توزیع نامناسب بار:
نحوه قرارگیری بار می‌تواند روی نتیجه اندازه‌گیری اثر بگذارد، به‌خصوص در سیستم‌هایی که چند نقطه اندازه‌گیری دارند.
بنابراین، قبل از تکرار مداوم کالیبراسیون، باید مشخص شود خطا از کدام بخش سیستم ایجاد می‌شود.
نکات مهم برای کالیبراسیون دقیق‌تر
برای رسیدن به نتیجه پایدار، چند نکته عملی اهمیت دارد:
- کالیبراسیون را پس از بررسی کامل لودسل‌ها و اتصالات انجام دهید.
- از وزن مرجع مشخص برای فرآیند تنظیم استفاده کنید.
- هنگام انجام کالیبراسیون، شرایط مکانیکی باسکول پایدار باشد.
- پارامترهای فعلی نمایشگر را پیش از تغییر، ثبت یا مستندسازی کنید.
- پس از کالیبراسیون، وزن را در چند نقطه مختلف بررسی کنید.
- در صورت وجود اختلاف مداوم، فقط با تغییر پارامترهای نمایشگر مشکل را پنهان نکنید.
- برای مقادیر اختصاصی منوی کالیبراسیون، به مستندات همان مدل مراجعه کنید.
کالیبراسیون نمایشگرهای باسکول جاده‌ای
در باسکول جاده‌ای، به دلیل ابعاد و ساختار سیستم، بررسی صرفاً یک مقدار وزن کافی نیست. وضعیت لودسل‌ها، کابل‌کشی، جانکشن باکس، ساختار باسکول و نحوه قرارگیری وسیله نقلیه نیز اهمیت دارد.
نمایشگرهایی مانند نمایشگر باسکول جاده ای رویا ۱۰ و نمایشگر باسکول جاده ای رویا ۱۰ پلاس در دسته نمایشگرهای مورد استفاده در سیستم‌های باسکول قرار می‌گیرند؛ با این حال، پارامترهای دقیق کالیبراسیون باید بر اساس مدل و دستورالعمل همان دستگاه تعیین شود.
همچنین نمایشگر باسکول جاده ای DTC-SX01 و نمایشگر باسکول جاده ای DTC-SX02 نیز در این گروه قرار دارند. صفحه هر مدل می‌تواند برای بررسی مشخصات و امکانات همان نمایشگر پیش از اجرای تنظیمات مورد استفاده قرار گیرد.
چه زمانی نباید خودمان پارامترهای کالیبراسیون را تغییر دهیم؟
اگر مقدار وزن به‌طور محسوس ناپایدار است، سیستم رفتار غیرعادی دارد، یک لودسل مشکوک به خرابی است یا ساختار باسکول مشکل مکانیکی دارد، تغییر تصادفی پارامترهای کالیبراسیون راهکار مناسبی نیست.
همچنین زمانی که مقدارهای اصلی تنظیمات دستگاه در دسترس نیست یا نمی‌دانید یک پارامتر دقیقاً چه اثری دارد، بهتر است ابتدا مستندات مدل بررسی شود. تغییر اشتباه پارامترهای ورودی، ظرفیت یا ضرایب کالیبراسیون می‌تواند باعث شود سیستم از تنظیم صحیح خارج شود.
پرسش‌های متداول
آیا کالیبراسیون نمایشگر باسکول همان تنظیم صفر است؟
خیر. تنظیم صفر فقط یکی از بخش‌های فرآیند تنظیم سیستم است. در کالیبراسیون، رابطه بین سیگنال ورودی و وزن واقعی نیز بررسی و تنظیم می‌شود.
برای کالیبراسیون نمایشگر باسکول به وزنه نیاز است؟
برای کالیبراسیون عملی سیستم معمولاً به یک وزن مرجع مشخص نیاز است تا مقدار نمایش‌داده‌شده با مقدار واقعی مقایسه شود. روش دقیق انجام این کار به نوع سیستم و نمایشگر بستگی دارد.
چرا نمایشگر در حالت خالی صفر نیست؟
ممکن است علت از تنظیم صفر، ناپایداری سیگنال، لودسل، سیم‌کشی، جانکشن باکس یا شرایط مکانیکی سیستم باشد. بنابراین قبل از صفر کردن مجدد، علت اختلاف باید بررسی شود.
آیا با کالیبره کردن نمایشگر می‌توان خرابی لودسل را برطرف کرد؟
خیر. کالیبراسیون جایگزین تعمیر یا تعویض قطعه معیوب نیست. اگر مشکل از لودسل یا بخش دیگری از سیستم باشد، تغییر پارامترهای نمایشگر فقط ممکن است اثر خطا را موقتاً تغییر دهد.
کالیبراسیون نمایشگر باسکول هر چند وقت یک‌بار باید انجام شود؟
نمی‌توان یک فاصله زمانی ثابت برای همه سیستم‌ها تعیین کرد. دفعات بررسی به نوع کاربرد، شرایط کاری، وضعیت تجهیزات و الزامات نگهداری و کنترل سیستم بستگی دارد. بهتر است پایدار بودن عملکرد سیستم به‌صورت دوره‌ای بررسی شود.
آیا روش کالیبراسیون همه نمایشگرهای باسکول یکسان است؟
خیر. ساختار منو، پارامترها و روش انجام کالیبراسیون می‌تواند بین مدل‌های مختلف متفاوت باشد. برای همین، مقادیر دقیق باید بر اساس مستندات همان نمایشگر تعیین شوند.
تنظیم صفر نمایشگر باسکول چه زمانی لازم می‌شود؟
زمانی که سیستم در حالت بدون بار، صفر را به‌درستی نشان نمی‌دهد و پس از اطمینان از سالم بودن بخش مکانیکی و سیگنال ورودی، نیاز به اصلاح نقطه صفر وجود دارد.
